LODĒŠANAS STACIJA T12 GALS 75W (YT-82462)

Apraksts

LODĒŠANAS STACIJA T12 GALAM AR LCD DISPLEJU AR AUTOSLEEP FUNKCIJU, 75W JAUDA
YT-82462
Marka
Jato
Simbols
YT-82462
Sērijas
GRE
Jauda
75 W
Spriedzi
110-240 V maiņstrāva
Frekvence
50-60 Hz
Darba temperatūra
90-480 °C
Temperatūras stabilitāte
±2 °C
Bultiņgala tips
T12-JL02, T12-BCM2, T12-K, T2-D16
Iesildīšanās laiks
6 lpp
Funkcijas
temperatūras stabilizācija, temperatūras kalibrēšana (diapazons -99 ~ +99 °C), ierīces hibernācija, automātiska izslēgšana
Temperatūras iestatīšanas atmiņa
x3
Drošinātāju
6 A / 250 V, F6AL250V tips
Slēdzis
Jā
Automātiska izslēgšana
20 ~ 999 lpp
Displeja veids
LCD
Spriegums, kas piegādā lodāmuru
24V līdzstrāva
Uzgaļa spriegums – zeme
˂ 2 mV
Uzgaļa pretestība – zeme
˂ 2 Ω
Kabeļa garums
1,05 m
Elektriskās izolācijas klase
UN
Masa
0,47 kg
Iestatīt saturu
lodēšanas stacija, lodēšanas gals x4 (T12-ILS, T12-JL02, T12-BCM2, T12-K), statīvs muca ar kabatu misiņa mikroshēmu galu tīrītājam,
Komplekta saturs turpinās.
gumijas rokturis ātrai apsildāmo uzgaļu nomaiņai

YT-82462 lodēšanas stacija ar LCD displeju, temperatūras regulēšanu un kalibrēšanu, automātisko miega funkciju un trim atmiņas kanāliem. Darbojas ar T12 tipa uzgaļiem. T12 uzgaļi ir keramikā iestrādāta pretestības stieples, temperatūras sensora un augstas kvalitātes lodēšanas gala kombinācija. Integrētais uzgaļa dizains nodrošina ātru sildīšanu un ļoti ātru temperatūras stabilizāciju.

Uzgaļa sildīšana līdz 350 °C temperatūrai aizņem tikai 6 sekundes. Lodāmurs ļauj ātri nomainīt galu, ir ļoti patīkams pieskārienam un tam ir viens no īsākajiem satvēriena attālumiem no roktura līdz lodēšanas punktam, kas ir noderīgs, veicot precīzu darbu.

jauda: 75W
Sildītāja darba spriegums: 24V
temperatūras diapazons: 90 – 480°C
temperatūras precizitāte: +- 2°C
temperatūras stabilizācija
temperatūras kalibrēšana
Regulējama automātiskā miega funkcija: no 20 līdz 999 sekundēm
Ieslēgšanas un izslēgšanas poga priekšpusē
LCD displejs mūs informē par:

iestatītu un pēc tam faktisko gala temperatūru
pašlaik izmantotā ierīces jauda joslu diagrammas veidā
automātiskās miega funkcijas skaitītājs
Temperatūras kalibrēšanas iestatījumi
Automātiskie miega iestatījumi
Ierīces pārslēgšana uz automātisko miega režīmu
Ierīces izslēgšana, izmantojot pogu priekšējā panelī

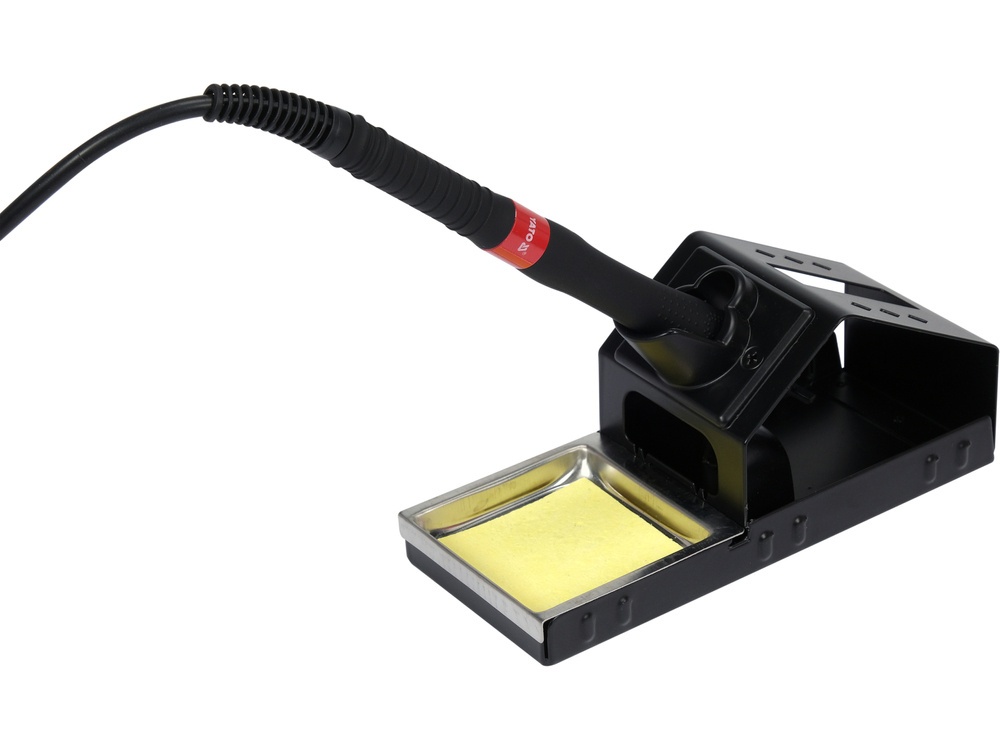

Lodāmurs:

gala tips: T12
ātra uzgaļu nomaiņa
neliels attālums starp rokturi un lodēšanas punktu: gals izvirzās tikai 45 mm
augstas temperatūras izturīgs elastīgs kabelis
Kabeļa garums: 1,05 m
kolbas svars ar galu + kabeli: apmēram 65 g
Komplektā iekļautie piederumi:

četri lodēšanas padomi: T12-ILS, T12-JL02, T12-BCM2, T12-K
Krājuma statīvs ar kabatu misiņa skaidu galu tīrītājam
gumijas rokturis ātrai apsildāmo uzgaļu nomaiņai
T12 bultu galiņi: STIPRĀS PUSES

Viena no lielākajām padomu ar integrētu dizainu priekšrocībām ir gaisa pretestības problēmas novēršana starp lodēšanas galu un temperatūras sensoru. Temperatūras sensors T12 galos ir savienots virknē ar sildītāju* un atrodas lodēšanas galā pēc iespējas tuvāk tā galam. Tāpēc jebkuras temperatūras izmaiņas, piemēram, lodējot lielus elementus, gandrīz nekavējoties nolasa temperatūras stabilizācijas funkcija, kas reāllaikā pielāgos ierīces jaudu, lai saglabātu iestatīto iestatījumu.**

Vēl viena priekšrocība, ko novērtē daudzi lietotāji, ir lodēšanas gala maiņas ātrums un pat iespēja to nomainīt, negaidot, kamēr gals atdziest. Lai to izdarītu, vienkārši izmantojiet augstas temperatūras izturīgu materiālu, lai satvertu apsildāmo galu un izbīdētu to no lodāmura.

FUNKCIJAS APRAKSTS

Temperatūras stabilizācija ļauj uzturēt iestatīto gala temperatūru dažādos siltuma pieprasījuma apstākļos, lai izveidotu pareizu lodēšanas savienojumu. Uzgals, atkarībā no lodētā elementa lieluma un lodēšanas lauka, izdala vairāk vai mazāk siltuma, un ierīce, izmantojot iebūvēto gala temperatūras sensoru, pastāvīgi nolasa tā patieso vērtību un salīdzina to ar iestatīto, pēc tam palielina vai samazina enerģijas patēriņu, ja nepieciešams, lai uzturētu iestatīto temperatūru.

Temperatūras kalibrēšana ļauj kalibrēt galā iebūvēto temperatūras sensoru. Atkarībā no gala kvalitātes, izmēra un nodiluma pakāpes prasīgs lietotājs var pats kalibrēt sensoru, izmantojot temperatūras mērīšanas ierīci. Pareiza nolasīšana ne tikai pozitīvi ietekmē temperatūras stabilizāciju, bet arī palīdz pieredzējušam lietotājam izvairīties no PCB plātņu savienojuma pārkaršanas kļūdas.

Ierīces automātiskā miega / hibernācija ļauj stacijai pāriet gaidstāves režīmā. Pateicoties tam, mēs izvairāmies no nevajadzīgas gala sildīšanas, kas ievērojami pagarina tā kalpošanas laiku.

Iestatījumu atmiņa ļauj saglabāt iecienītākos temperatūras iestatījumus trīs atmiņas kanālos. Pēc saglabāšanas operators var ātri pārslēgties uz iepriekš saglabātajiem iestatījumiem.
UZMANĪBA

*Temperatūras sensors T12 uzgaļos ir savienots virknē ar pretestības vadu/sildītāju, un saziņa ar vadības sistēmu notiek, izmantojot kabeļus, kas darbina sildītāju. Parasti šāda veida konstrukcijā īpaša vadības sistēma pārtrauc sildītāja strāvu mazāk nekā milisekundi, nolasa gala temperatūru un nepārtraukti pielāgo enerģijas patēriņa parametrus atkarībā no vajadzības. Tas ir ciklisks process un nav pamanāms normālas darbības laikā, un tā ietekme ir stabilizēt gala gala temperatūru.

**Salīdzinājumam, temperatūras stabilizāciju ierīcēs ar kolbas konstrukciju ar sildītāju un uz tā uzliktu galu aizkavē gaisa pretestības ietekme. Gaisam brīvajā telpā starp galu un sildītāju ir jāuzsilda vai jāatdziest, kas vēl vairāk pagarina sildītājā iebūvētā temperatūras sensora reakciju. Stabilizācija, īpaši vecākos dizainos, kur temperatūras sensors bija iebūvēts sildelementa centrā, darbojās lēni. Mūsdienu kolbām, piemēram, YT-82456, YT-82458 un YT-82459 ierīcēm, ir jaunās paaudzes sildītāji ar īpašu formu un temperatūras sensoru, kas atrodas tā galā. Tāpēc gals labi pielīp pie sildītāja, un gaisa pretestības ietekme uz stabilizācijas funkciju ir ierobežota līdz minimumam.
