Vadu testeris un lokators | RJ11 RJ45 (YT-73137)

Apraksts

KABEĻU MEKLĒTĀJS UN RJ11 RJ45 TĪKLA KABEĻU TESTERS, IZTURĪGS PRET TRAUCĒJUMIEM

Atzīmēt
Jato
Simbols
YT-73137
sērija
GRE
Izmēri
63x134x31 (raidītājs), 40x200x32 (uztvērējs) mm
Materiāls
ABS
Pieteikums
kabeļu pārbaudei un atrašanās vietas noteikšanai
Lāzers
NĒ
Darba temperatūras diapazons
-10 ~ +40 ˚C
Uzglabāšanas temperatūra
-10 ~ +40 ˚C
Barošanas avots
akumulators
Akumulatora tips
3×1,5V; AAA (raidītājs), 9V; 6F22 (uztvērējs)
Iestatiet saturu
raidītājs, uztvērējs
Masa
138 (raidītājs), 120 (uztvērējs) g
Displeja veids
LED
Funkcijas
vada atrašanās vietas noteikšana un maršrutēšana, vadu pārrāvuma noteikšana, RJ45 kabeļa savienojumu secības pārbaude, tālruņa līnijas sprieguma pārbaude,
Luktura funkcija
JĀ
Darba relatīvais mitrums Rh
10-95%
Zema akumulatora indikators
Jā
Funkcijas turpinājās
telefona līnijas sprieguma polaritātes pārbaude, īssavienojuma klātbūtnes pārbaude, izsekošanas jutības/skaļuma regulēšana
Signāla pārraides attālums
> 1 km

Kabeļu meklētājs YT-73137 ir ierīce kabeļu vadīšanai un atrašanās vietas noteikšanai. To izmanto, lai izvilktu vadu sienā, identificētu tīkla kabeli serveru telpā, lokalizētu automašīnas elektroinstalācijas pārrāvumu, pārbaudītu RJ-45 kabeļa savienojumu secību un pārbaudītu tālruņa līnijas stāvokli.

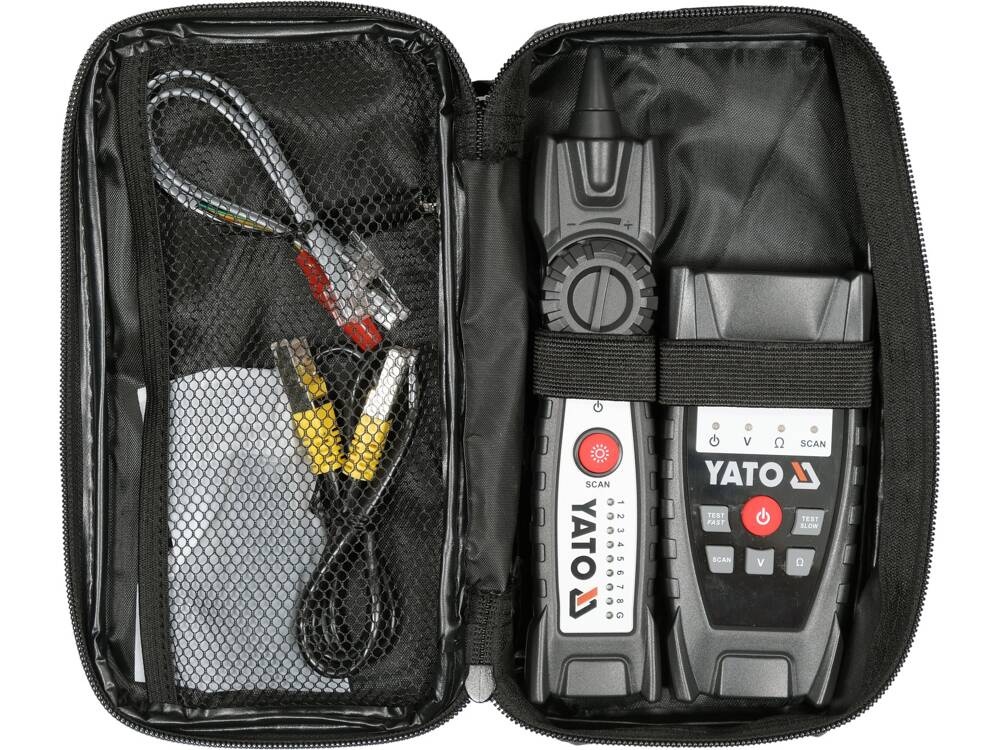

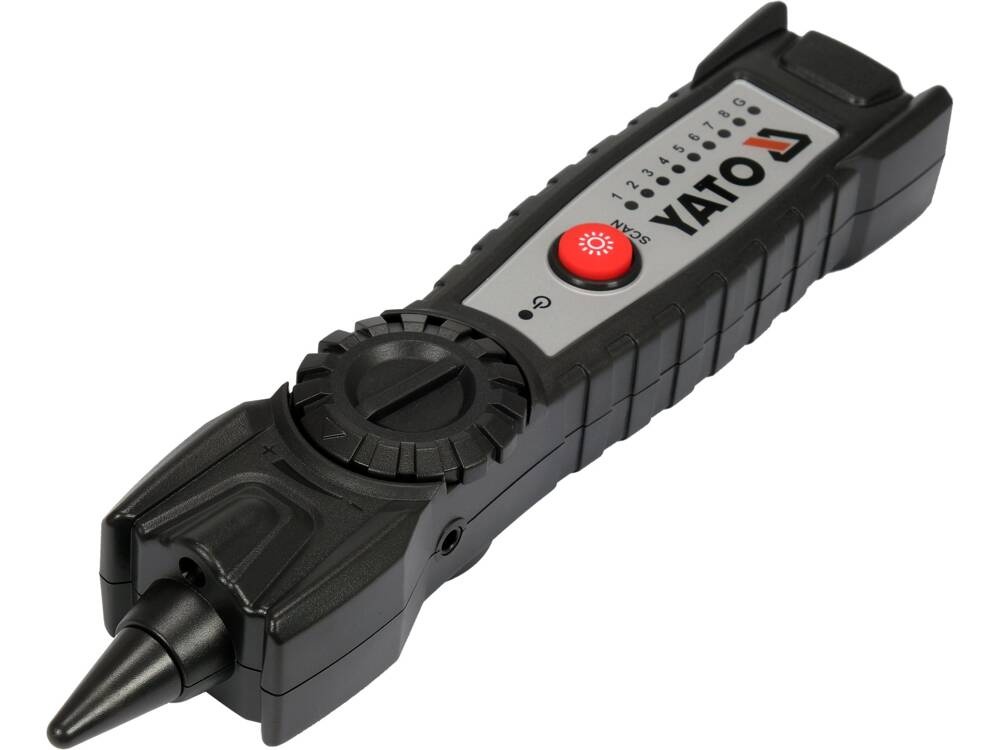

Tas sastāv no divām ierīcēm: raidītāja un uztvērēja. Raidītājs ir savienots ar meklējamo vadu un pēc tam pēc SCAN funkcijas ieslēgšanas pārraida signālu ar uztvērējam zināmu frekvenci. Uztvērējs var bezvadu režīmā pārtvert signālu līdz pat vairāku centimetru* attālumā no meklējamā kabeļa.

Tas ir izturīgs pret traucējumiem. Uztvērēja saņemtais signāls tiek pārveidots par skaņu, kurā nav trokšņu un sprakšķu. Raidītāja jauda ļauj pārraidīt signālu pa kabeli vismaz 1 kilometra attālumā. Uztvērējā iebūvētā ligzdas ligzda ļauj pieslēgt, piemēram, komplektā iekļautās austiņas.

korpusa materiāls: ABS
signāla izsekošanas jutības/skaļuma regulēšana
raidītāja izmēri un svars: 63 x 134 x 31 mm / 138 g
uztvērēja izmēri un svars: 40 x 200 x 32 mm / 120 g
raidītāja barošana: 3 x AAA – 1,5V baterijas
uztvērēja barošana: 6F22 – 9V akumulators
zema akumulatora uzlādes līmeņa indikators
Funkcijas:

kabeļa atrašanās vieta un maršruts
kabeļa pārrāvuma vieta
RJ45 kabeļa savienojumu secības pārbaude
telefona līnijas sprieguma kontrole
pārbaudot tālruņa līnijas sprieguma polaritāti
pārbaudot īssavienojuma esamību
Kabeļu izvietošana sienās, tostarp: drošības nolūkos tas jāveic bez tīkla sprieguma, kas atrodas meklējamajā kabelī.

*Uztvērējs uztvers spēcīgāku signālu, ja viens no raidītāja kabeļa krokodila spailēm ir pievienots zemei. Zemējums var būt vai nu zemējuma vads mājas instalācijā, vai, ja nav citu iespēju, arī mūsu ķermenis pieskaras grīdai. Iekšējie testi apstiprināja kabelī pārraidītā signāla uztveršanu no 15 cm attāluma no uztvērēja (mērījums bez šķēršļiem starp uztvērēju un kabeli).
